Echart基础入门、知识点全总结、自适应，在 Vue项目中使用

Echart

使用步骤

引入echarts 插件文件到html页面中
准备一个具备大小的DOM容器

<div id="main" style="width: 600px;height:400px;"></div>

初始化echarts实例对象

var myChart = echarts.init(document.getElementById('main'));

指定配置项和数据(option)

var option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    series: [{
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line'
    }]
};

将配置项设置给echarts实例对象

myChart.setOption(option);

折线图 line

series

type:‘line’
symbol

设置拐点
- :'circle'
  - 实心
- itemStyle
- symbolSize:
- showSymbol:false
  - 开始不显示拐点，鼠标经过显示
smooth:true
- 折线修饰为圆滑

设置网格样式

grid
- 显示边框
  - show：true
- 边框颜色
  - borderColor
- 包含刻度文字在内
  - containLabel：true

点击切换效果

const obj = yearData[$(this).index()]// 取到对应数据
option.series[0].data = obj.data[0]
option.series[1].data = obj.data[1]

xAxis / yAxis

多个 y 轴
- 给 series 第一个对象里面的添加
  - yAxisIndex: 0
- 第二个对象
  - yAxisIndex: 1
刻度标签
- xAxis[ { axisLabel:{} } ] / yAxis
  - textStyle
    - color:‘xx’
刻度
- axisTick:{ show:false }
直接不显示 x 轴的相关信息
- xAxis: { show:false }
不显示坐标轴
- axisLine:{ show:false }
  - 嵌套 lineStyle:{ }
分割线样式
- splitLine
  - lineStyle
填充区域
- areaStyle
- color 渐变色

dataZoom

// 设置滚动条
    dataZoom: [
      {
        type: 'slider', // 拖动条显示到轴的外面（默认就是 slider 类型）
        start: 0, // 拖动滑块起始位置（这是一个百分比）
        end: 13 // 拖动滑块结束位置（这是一个百分比）
      }
    ], // 写在 option 里面

柱状图 bar

barWidth

trigger:'axis'

修改图标的大小

grid:{ }
- top:30
  - 拉伸图表距离顶部多少空间
- bottom:10
  - 拉伸图表距离底部多少空间
- 或者 10%
柱子之间的距离
- barCategoryGap
柱子的宽度
- barWidth
柱子为圆角
- barBorderRadius

饼状图 pia

trigger:'item'

series

水平居中
- center: ["50%", "50%"]
修改内圆半径和外圆半径为百分比是相对于容器宽度来说的
- 面积模式
  - roseType:'area'
  - 修改饼形图大小
    - radius: ["40%", "60%"]
- 半径模式
  - rosesType:'radius'
  - radius:[30,110]
type:'pie'
把饼形图的显示模式改为半径模式
- roseType: "radius"
label
- 图形上的文字
labelLine
- 连接图形和名字的线 :{ show:false }
- length: length2:

Map

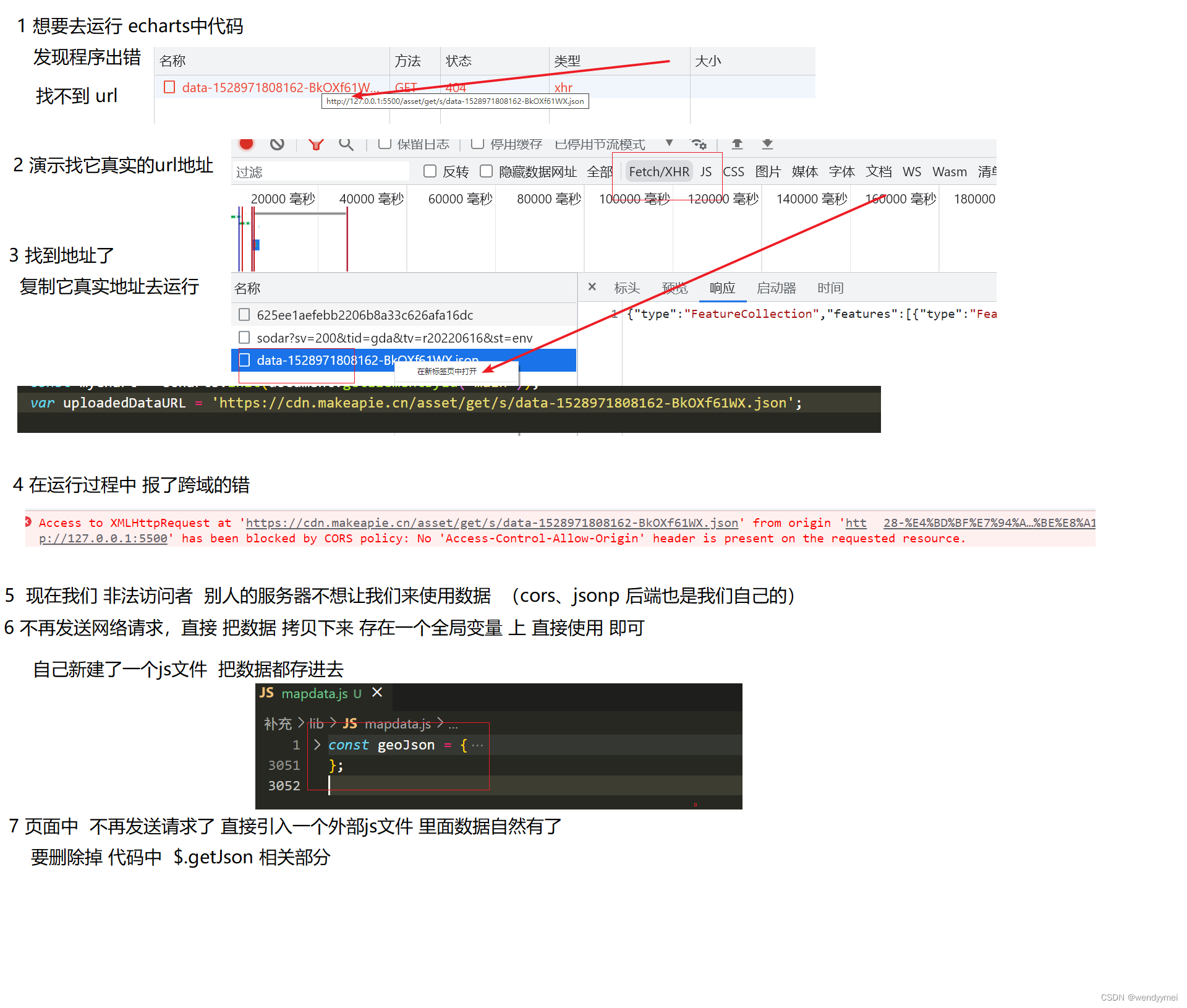

请添加图片描述

引入：

1 echarts.js

2 china.js(自己弄的数据)

资源

步骤：

1 在控制台找到数据独立在一个 js 文件

2 删掉 $.getJson 相关部分

3 引入 mapdata.js

geo:

zoom:1.2
- 放大地图
itemStyle
- 修改地图省份的背景颜色
  - areaColor

在Vue项目中使用

Vue项目中使用Echarts—全局 / 按需引入

// import * as echarts from 'echarts'
import * as echarts from 'echarts/core'
import { RadarChart } from 'echarts/charts'
import { CanvasRenderer } from 'echarts/renderers'

echarts.use([RadarChart, CanvasRenderer])

export default {
  mounted() {
    const myChart = echarts.init(this.$refs.myChart)
    const option = {
      title: {
        text: 'Basic Radar Chart'
      },
      legend: {
        bottom: 10,
        data: ['Allocated Budget', 'Actual Spending']
      },
      radar: {
        // shape: 'circle',
        indicator: [
          { name: 'Sales', max: 6500 },
          { name: 'Administration', max: 16000 },
          { name: 'Information Technology', max: 30000 },
          { name: 'Customer Support', max: 38000 },
          { name: 'Development', max: 52000 },
          { name: 'Marketing', max: 25000 }
        ]
      },
      series: [
        {
          name: 'Budget vs spending',
          type: 'radar',
          data: [
            {
              value: [4200, 3000, 20000, 35000, 50000, 18000],
              name: 'Allocated Budget'
            },
            {
              value: [5000, 14000, 28000, 26000, 42000, 21000],
              name: 'Actual Spending'
            }
          ]
        }
      ]
    }
    myChart.setOption(option)
  }
}

按需引入

import * as echarts from 'echarts/core'
import { RadarChart } from 'echarts/charts'
import { CanvasRenderer } from 'echarts/renderers'
import { LegendComponent } from 'echarts/components'

自适应

window.onresize = myChart.resize

多个图表自适应问题

杂记

series 中有 name ，数据 legend 中的 data 可省略

options

title
- 标题
color:'xx'
- 修改颜色
tooltip
- 鼠标 hover 的提示信息
  - trgger: ‘axis’ / ‘item’
  - axisPotinter:{ type:‘shadow’ / ‘line’ }
图例组件
- legend

  series 有 name 时，legend 的
  - textStyle:{ color } 图例文字颜色
  - 距离右边为 0%
    - right:0%
  - 小图标宽高度
    - itemWidth
    - itemHeight
toolbox
- 工具箱
series

赋值给 x / y 轴的（数值、图表类型（series.type）、以及其他的关于这些数据如何映射成图的参数）
- name
- type
itemStyle: {
barBorderRadius: 20,
color:‘xx’
},
```
- `smooth:true`
```

图形上的文本标签

label: {
   // normal: {
         show: true,
         // 图形内显示
       position: "inside",
         // 文字的显示格式
       formatter: "{c}%"
     // {c} 会自动解析为 data 里面的数据
  //   }
}

lineStyle
- 单独修改当前线条样式
areaStyle
- 填充颜色设置

formatter

{ a }
- 系列名
{ b }
- 数据名
{ c }
- 数据值
{ d }
- 计算出来的值

params（每个对象）

color: function(params) {
    // params 传进来的是柱子对象
    console.log(params);
    // dataIndex 是当前柱子的索引号
    return myColor[params.dataIndex];
  }

让图表跟随屏幕自适应

 window.addEventListener("resize", function() {
    myChart.resize();
  });

设置
